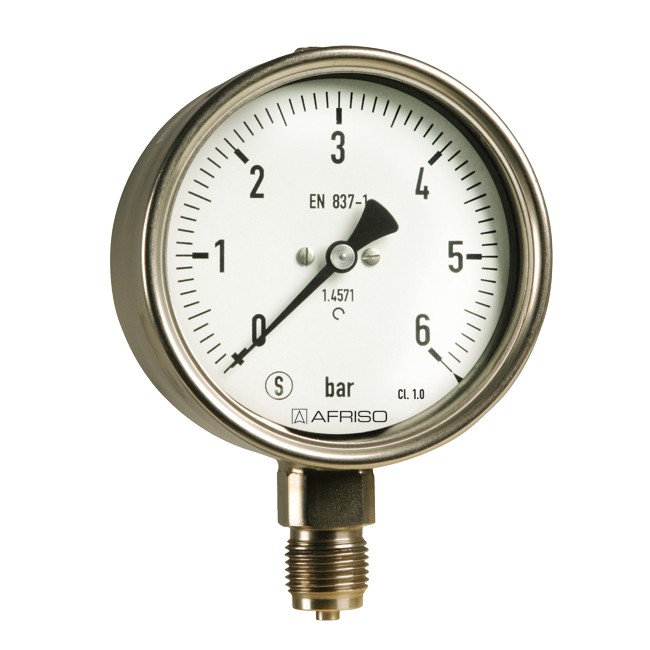

RF100Si D4安全型压力表
| 型号: | RF100/160Si D4 | | 品牌: | AFRISO |
产品介绍
安全压力表符合标准EN 837-1/9.7.2 S3 测量系统焊接在表壳上 以氦气测漏进行气密性测试 DNV和GOSSTANDART认证 ATEX配置 (选配 ) 技术参数 | 应用 | 适用于测量低粘度、非结晶的腐蚀性气体或液体介质的压力。用于腐蚀性环境。 该仪表的设计符合EN837-1/9.7.2标准。 | 型号 | D4 | 公称直径 | 100 - 160 | 精度等级( EN 837-1/6 ) | 1.0级 | 量程( EN 837-1/5 ) | -1/0到 -1/+15 bar 0/0.6到 0/1000 bar | 负载范围 | 静态负载： ≤600 bar =满量程 >600 bar = 3/4 x满量程 动态负载： ≤600 bar = 0.9 x满量程 >600 bar = 2/3 x满量程 瞬间负载： ≤600 bar = 1.3 x满量程 >600 bar =满量程 | 工作温度 | 介质温度： Tmax= +100 ℃ 环境温度： Tmin= -20 ℃ Tmax= +60 ℃ | 温度影响 | 如果测量元件的温度偏离+20℃，会产生一定偏差： 温度上升：约±0.4%/10K 温度下降：约±0.4%/10K 满量程的百分比值 | 防护等级 | IP 54 (EN 60529) | 过程连接 | 不锈钢316L，径向 G1/2B–扳手尺寸SW22 ( EN 837-1/7.3 ) | 测量元件 | 弹簧管,不锈钢316L ≤ 60 bar “C”型管 >60 bar螺旋管,铜合金 以氦气测漏 | 机芯 | 不锈钢 | 表牌 | 铝，白色 表牌印刷为黑色 | 指针 | 铝,黑色 | 表壳 | 不锈钢304,带防护挡板和卸压后盖( S3 )。 | 卡口式罩圈 | 不锈钢304 | 视窗 | 安全玻璃 | | 可选项 | ■充甘油(径向连接) ■ 3孔固定，面板安装罩圈 ■ ATEX配置 ■特殊刻度 ■其他过程连接 可选项 |
| |
